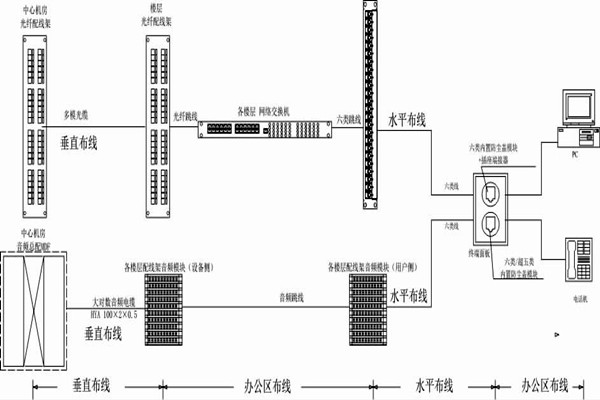

本例中樓宇自控系統的局域網綜合布線系統包括工作辦公區、水平布線、垂直干線、設備間配線等部分。各部分系統連接如圖所示。

1.工作辦公區

工作區子系統根據國家電網公司內外網需實現物理隔離相關規定，本大樓按內外網分開原則考慮2套水平布線系統。大樓內普通辦公區域以每10m2為一個工作區，每個工作區設兩個信息面板，每個面板2個信息點，其中一個面板為2個六類數據模塊，另一個面板為1個六類數據模塊和1個語音模塊。6～15層為普通辦公層，每層普通辦公區域約為450m2，每個樓層節點數按450m2/10m2=45個考慮；1層為營業大廳按照30個考慮，其他樓層每個樓層的節點數按照各樓層的實際用途分別進行考慮。

2.水平布線

從樓層配線間到用戶終端屬于水平布線范圍。水平布線采用線槽敷設和穿管敷設相結合的方式，打線采用TIA568B 2.1標準。電纜采用非屏蔽六類雙絞線，為保證傳輸穩定性，單根最大長度不超過150m，兩端采用RJ45六類模塊進行成端。

水平布線一般采用走廊線槽敷設和工作區穿管敷設相結合的方式，即在樓道內電纜沿吊頂內的線槽敷設，到用戶所在辦公室就近沿墻穿管或線槽敷設至用戶工位信息面板。

各樓層水平布線線纜長度L總i的計算通常是綜合布線的重點，常用的計算方法如下：

L總i=K（l遠i+l近i）/2+mni

其中ni表示i樓層的信息數量；m表示端接容差，一般取4m～6m；l遠i和l近i分別表示i樓層最遠端和最近端的線纜長度（應注意，需考慮上下線槽或進出機柜的線纜長度）；K表示冗余系數，一般取1.1。

由于招標時通常按箱為單位進行采購，每箱305m，施工過程不允許雙絞線中間接續，所以必然存在零頭浪費，故L總i除以305得到箱數應向上取整得到樓層線纜箱數需求。

3.垂直干線

從中心機房到樓層配線間的垂直干線采用多模光纜，上聯2路，為此需要提供≥4芯光纖，考慮到備用和擴展需要，建議采用2根8芯多模光纜，兩端光纖配線架采用FC/PC熔配一體化模塊。

4.設備間配線

樓層設備間機柜安裝順序從上到下為：光纖配線架、交換機、網絡配線架、音頻配線架、電源插座，交換機和配線架之間插入理線槽。適當留有余地，有利于散熱和安裝維護。

為了便于機柜內布線和美觀，在機柜內兩側增加垂直理線槽。其中一側用于電源電纜，另一側用于信息線纜。

以上內容便是某大樓樓宇自控系統綜合布線的詳細布線內容，大家可以簡單了解一下，熟悉綜合布線各階段、各部分的具體流程。
