ML42CrMo鋼螺栓熱鍛造成螺栓頭下的鍛造裂紋

ML42CrMo螺栓熱鍛工藝不當(dāng)造成螺栓頭下鍛造裂紋。

鍛造裂紋邊緣伴隨有脫碳或氧化，常常有粗晶現(xiàn)象，該裂紋由表及里沿晶擴(kuò)展，兩側(cè)有脫碳，另外，還有多條封閉的裂紋，該裂紋不是淬火裂紋而是鍛造裂紋，因為淬火裂紋的兩側(cè)無脫碳；并為開口缺陷，由表及里穿晶擴(kuò)展；而該裂紋不具有淬火裂紋的特點。

鍛造裂紋見圖 8-45、圖 8-46、圖 8-47、圖 8-48。

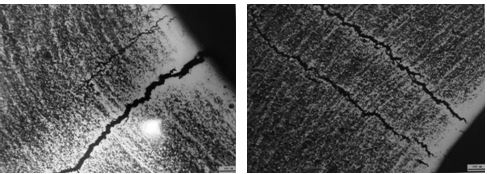

 圖8-45  螺栓頭下鍛造裂紋              圖8-46 螺栓頭下鍛造裂紋

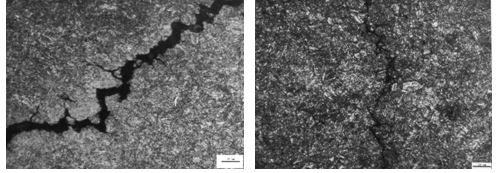

       圖8-47 螺栓頭下鍛造裂紋               圖 8-48 螺栓頭下鍛造裂紋
