滕 ?。?梁 博１,孫曉庭１,丁志敏２

(１．中車大連機車車輛有限公司,大連 １１６０２２;２．大連交通大學,大連 １１６０００)

摘 要:某８．８級４２CrMo鋼高強度螺栓,在熱處理后滾絲過程中發生軸向開裂.利用化學成分分析、宏觀檢驗以及金相檢驗等方法對螺栓開裂原因進行了分析.結果表明:螺栓開裂主要是因?yàn)槠湓牧媳砻娲嬖诔示€狀分布的鍛造折疊缺陷,折疊缺陷末端形成應力集中,在熱處理淬火時成為了裂紋源,于強大的淬火應力和滾壓應力作用下誘發了螺栓軸向開裂.

關鍵詞:高強度螺栓;軸向開裂;鍛造折疊缺陷;應力集中;淬火開裂

中圖分類號:TG１１５．２１ 文獻標志碼:B 文章編號:１００１Ｇ４０１２(２０１７)０４Ｇ０２９６Ｇ０３

FailureAnalysisonAxialCrackingofa４２CrMoSteelHighStrengthBolt

TENG Wei１,LIANGBo１,SUNXiaoＧting

１,DINGZhiＧmin２

(１．CRRCDalianCo．,Ltd．,Dalian１１６０２２,China;２．DalianJiaotongUniversity,Dalian１１６０００,China)

Abstract:A８．８gradehighstrengthboltmadefrom ４２CrMosteelcrackedalongtheaxisduringthread

rollingprocessafterheattreatmentandthecrackingcausesofthebolt wereanalyzedby meansofchemical

compositionanalysis,macroexaminationandmetallographicexamination．Theresultsshowthatthecrackingofthe

boltwasmainlyduetothattherewaslineardistributionforgingfolddefectintheraw materialsurfacebeforeheat

treatment．Andtheforgingfolddefectcausedstressconcentrationandbecameacrackingsourcewhenquenching,

whichinducedtheaxialcrackingoftheboltundertheactionofpowerfulquenchingstressandrollingstress．

Keywords:highstrengthbolt;axialcracking;forgingfolddefect;stressconcentration;quenchingcracking

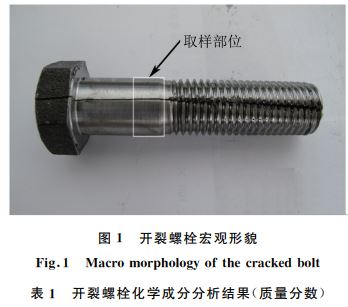

某 單 位 生 產 的 規 格 為 M１６ mm×７０ mm 的８．８級高強度螺栓為一種大批量生產的標準件.近日,在批量的滾絲生產過程中發現有個別螺栓發生軸向開裂,如圖１所示.該螺栓材料為４２CrMo鋼,生產工藝流程為:下料→墩頭→退火→調質→精加工→滾絲.筆者對軸向開裂螺栓進行了檢驗和分析,以期查明其開裂原因,為采取有效預防措施、避免類似質量問題的再發生提供參考.

１ 理化檢驗

１．１ 化學成分分析

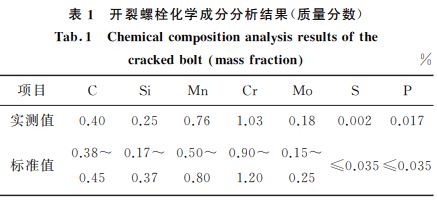

    對開裂 螺 栓 取 樣 進 行 化 學 成 分 分 析,結 果 見表１,可見各元素含量均符合 GB/T３０７７－２０１５«合金結構鋼»對４２CrMo鋼成分的技術要求.

１．２ 宏觀檢驗

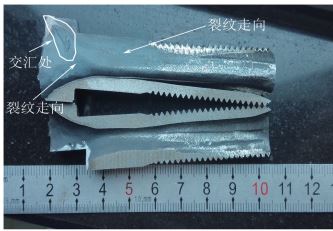

    將開裂的螺栓沿縱向裂紋打開后其宏觀形貌如圖２所示,可見斷口表面覆蓋黑色氧化皮,斷裂微觀形貌基本已無法辨別,但宏觀上依舊可判別裂紋的走向,裂紋從六角頭頂部及螺栓桿部表面呈一定弧度向基體擴展,兩個方向擴展的裂紋在六角頭內部近表面區域發生交匯,如圖２中箭頭所指.

１．３ 非金屬夾雜物檢驗

    從 開 裂 的 螺 栓 上 截 取 縱 向 試 樣(取 樣 部 位 如圖１所示),經鑲嵌、磨拋后進行非金屬夾雜物檢驗.依據 GB/T１０５６１－２００５«鋼中非金屬夾雜物含量的測定———標準評級圖顯微檢驗法»,非金屬夾雜物含量檢驗結果如下:A１．５,B０．５,C０．５,D０.

１．４ 金相檢驗

    從開裂螺栓裂紋部位切取橫向試樣,經鑲嵌、磨拋后在光學顯微鏡下觀察,圖３為裂紋開口處形貌,可見裂紋由表面向內部擴展,并呈現沿晶擴展特征,裂紋內部有氧化物.侵蝕后再觀察,裂紋兩側未見明顯的氧化脫碳現象,不具有鍛造折疊裂紋的特征,與淬火裂紋相似.

    圖４為螺栓基體顯微組織形貌,為正常的回火索氏體,晶粒度依據 GB/T６３９４－２００２«金屬平均

晶粒度測定法»評定為７~８級.在螺栓六角頭頂部取樣,經鑲嵌、磨拋后在光學顯微鏡下觀察,圖５為六角頭頂部拋光態形貌,可見深約７０μm 的二次裂紋,與金屬表面呈銳角,裂紋兩側存在高溫氧化質點及內氧化,侵蝕后進行觀察,有氧化脫碳現象,具有鍛造折疊的特征[１].

     由于螺栓桿部及螺紋部位調質處理后進行了機加工,故其裂紋源信息已被破壞,無法進行有效的判別,但根據螺栓斷口形貌及六角頭頂部的顯微形貌大致可以推測,該螺栓在鍛造過程中六角頭頂部及桿部均存在較淺的折疊類缺陷,由于缺陷在調質處理過程中未能去除,故而在淬火應力下發生開裂,裂紋分別由六角頭頂部和桿部同時萌生并向基體擴展,由于存在兩個方向形成的裂紋,在裂紋擴展過程中必然會存在交匯區域.螺栓的斷口形貌及金相形貌證實了這一觀點.

 分析與討論

    從以上理化檢驗結果可知,該螺栓的化學成分符合標準技術要術,鋼中的非金屬夾雜物含量較低,這表明該螺栓材料的潔凈度較好;螺栓基體顯微組織為正常的回火索氏體,晶粒度為７~８級,表明該螺栓調質熱處理工藝正常.該螺栓的生產流程已經定型,為 成 熟 工 藝. 同 批 次 熱 處 理 的 螺 栓 共 有７０００個左右,僅發現６個螺栓發生了軸向開裂,開裂比例很低,屬于偶然失效,可以排除螺栓的淬裂是由于熱處理工藝和熱處理操作等因素造成的.裂紋通常起源于零件的應力集中處,或在各種工藝過程中所造成的材料缺陷處[２].而材料缺陷形成應力集中引起的裂紋一般起源于材料的折疊、拉痕、偏析等陷處[３Ｇ４].鍛造折疊和微裂紋同屬于應力集中敏感區域,容易誘發熱處理開裂.該螺栓表面裂紋為軸向擴展,幾乎呈直線狀,開裂起源于螺栓表面,裂紋邊上的小裂紋周圍存在脫碳現象,尾端圓鈍,具有鍛造折疊特征,折疊的末端為應力集中點,往往在熱處 理 淬 火 時 引 發 開 裂[５Ｇ６].該 螺 栓 原 材 料 下 料 時為?１７mm的棒材,在棒材拉拔過程中,原材料上的鍛造折疊缺陷沿軸向伸長變形,在淬火應力和折疊裂紋引起的應力集中效應的雙重作用下形成淬火裂紋,導 致 螺 栓 在 后 續 的 加 工 過 程 中 發 生 軸 向開裂[７Ｇ８]。

結論

    螺栓軸向開裂與材料本身存在折疊缺陷有關;該螺栓在熱處理前其表面即已存在呈線狀分布的鍛造折疊缺陷,折疊缺陷末端為應力集中敏感區域,在淬火熱處理時成為了裂紋源,于強大的淬火應力和滾壓應力作用下誘發了軸向開裂。
