緊固件淬火開(kāi)裂金相形貌分析
（1） 緊固件熱處理時(shí)因淬火溫度過(guò)高、淬火保溫時(shí)間過(guò)長(zhǎng)、淬火冷卻介質(zhì)選擇不當(dāng)、淬火冷卻操作不當(dāng)、均會(huì)造成淬火裂紋。螺栓、螺母的淬火裂紋見(jiàn)圖10-13(a) 、圖10-13 (b)。

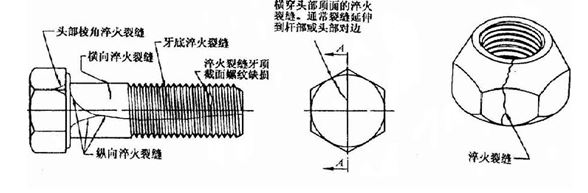

圖10-13 (a) 螺栓淬火裂紋 圖10-13 (b) 螺母淬火裂紋
(2) 高溫合金熱處理固溶時(shí)保護(hù)不當(dāng)?shù)谋砻鎸泳Ы缪趸?/span>
高溫合金緊固件的固溶熱處理要采用真空爐固溶或采用氬氣保護(hù)固溶，如果漏氣或真空度不夠或氬氣保護(hù)不好，均會(huì)造成緊固件表層晶界氧化，見(jiàn)圖10-14。
（3）45鋼銷子淬火裂紋
處于淬火開(kāi)裂臨界尺寸范圍的碳素鋼緊固件淬火時(shí)，冷卻速度不當(dāng)容易產(chǎn)生淬火裂紋。Φ6㎜45鋼銷子淬火時(shí)產(chǎn)生縱向裂紋，見(jiàn)圖10-15。

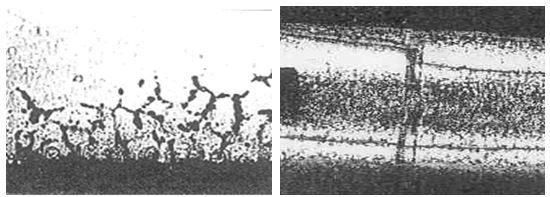

圖10-14 表面層晶界氧化 100× 圖10-15 結(jié)構(gòu)鋼銷子淬火裂紋
下一篇：預(yù)防緊固件失效的方法與措施
上一篇：六角螺栓裂紋形貌金相分析
“推薦閱讀”
- 分享：汽輪機(jī)高溫螺栓斷裂原因
- 分享：船舶用帶銅襯套通艙管件焊接開(kāi)裂原因
- 分享：連桿螺栓斷裂原因
- 分享：10.9級(jí)M36風(fēng)電螺栓用鋼的低溫沖擊性能研究現(xiàn)狀
- 分享：車用六角頭螺栓斷裂原因
- 分享：４０Cr鋼緊固螺栓斷裂原因分析
- 分享：1000 MW核電機(jī)組主蒸汽隔離閥基板塊螺栓裂紋分析
- 國(guó)檢檢測(cè) | 通過(guò)Nadcap體系材料測(cè)試實(shí)驗(yàn)室擴(kuò)項(xiàng)及監(jiān)督現(xiàn)場(chǎng)評(píng)審
- 緊固件典型失效形式及案例解析 | 過(guò)載斷裂（上）
- 分享：15-15Ti奧氏體不銹鋼的蠕變性能
【本文標(biāo)簽】：緊固件淬火開(kāi)裂性能分析 緊固件淬火開(kāi)裂金相形貌分析
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
浙公網(wǎng)安備 33042402000106號(hào)
