六角電鍍螺栓斷裂失效分析
六角電鍍螺栓，規格為M8×12，性能等級為8.8級，材質為SWRCH35K. 表面電鍍黃鋅。
在安裝時發生斷裂，對2件斷裂螺栓及部分未斷裂螺栓進行分析。
13.3.1 試驗過程與結果
對斷裂件和同批完好件進行目視檢查：該批螺栓為全螺紋螺栓，未斷裂螺栓上的裂紋均為橫向裂紋，多位于螺紋底部，個別在頭下。
位于頭下圓角處的裂紋，沿頭下圓角橫向分布，見圖13-19。
對斷裂件進行目視檢查：斷口起裂位置位于頭下螺紋收尾的第一螺紋牙底，見圖13-20。
斷口正面形貌觀察：斷口斷面右側有一圓弧形區域，表面銹蝕嚴重，該區域約占整個斷面面積的二分之一；斷面左側為一斜斷面，斜斷面為金屬本色，見圖13-21。

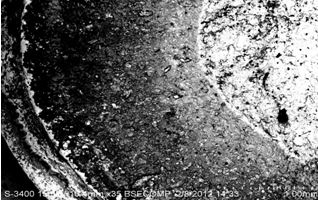

斷面掃描電鏡觀察，可見圓弧斷面與斜斷面之間存在明顯的反差，圓弧斷面表面氧化嚴重，顏色較深，而斜斷面為新鮮斷口，顏色較淺，見圖13-22。
圖13-19 未斷裂螺栓表面裂紋
圖13-20 斷裂螺栓斷口形貌
圖13-21 斷口放大形貌
圖13-22斷面掃描電鏡照片

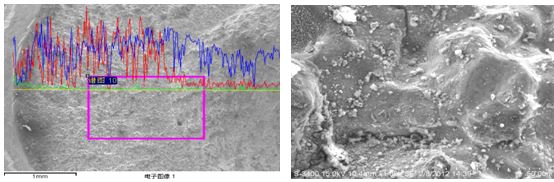

斷面的掃描能譜分析，圓弧斷面氧含量較高且外側距邊緣1mm內有較多的鋅，見圖13-23。
斷面圓弧區微觀可見其表面氧化嚴重，見圖13-24。
圖13-23 斷面能譜分析 圖13-24 斷面圓弧區微觀形貌

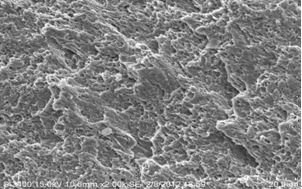

斜斷面表面微觀可見拋物線形韌窩，并呈螺旋分布，推斷該螺栓是在扭轉載荷下發生斷裂，見圖13-25。
圖13-25 斜斷面表面微觀形貌
把同批未斷裂但螺紋底部有橫向裂紋的螺栓，進行金相檢查，螺紋底部的橫向裂紋走勢剛勁，尾端尖細，兩側碳勢正常，見圖13-26。
圖13-26 螺紋底部橫向裂紋形貌
斷裂螺栓化學分析，用直讀光譜法對螺栓進行化學成分分析，其化學成分符合JIS G3507.1-2005標準中SWRCH35K鋼的要求。
對斷裂螺栓進行表面硬度梯度及心部硬度檢測，檢測結果為265～292 HV10，螺栓硬度在標準規定范圍之內。

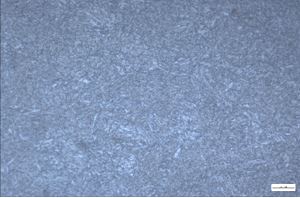

對斷裂螺栓進行金相組織檢查，金相組織為回火索氏體，見圖13-27。
圖13-27 螺栓金相組織
13.3.3 分析與討論
螺栓斷口分為兩個區域，其中一個區域的弧形斷面氧化嚴重，且邊緣有電鍍時滲入的鋅，鋅應來源于電鍍過程，由此可推斷在電鍍前該處已有裂紋。
另外，在同批送檢的未斷裂螺栓上也發現橫向裂紋，分別位于頭下或牙底，裂紋走勢剛勁，尾端尖細，兩側碳勢正常，可確定為淬火裂紋。
該批故障螺栓的斷裂和裂紋，都出現在螺栓應力集中的頭下或牙底，這反映了裂紋與斷裂都出現在螺栓的特定部位，與材料無關，也與加工和成型無關，主要與熱處理的冷卻有關。如果螺栓淬火時冷卻過快，就會在應力集中的頭下或牙底產生淬火裂紋。
該批故障螺栓為全螺紋，螺紋成型后，螺栓頭下的應力集中大于牙底應力集中，淬火時形成的裂紋，頭下裂紋比螺紋牙底裂紋深，在安裝應力作用下，螺栓在頭下斷裂，螺紋牙底裂紋擴大。
由于螺栓頭下淬火裂紋較深，使得螺栓的有效承載面積顯著降低，其強度降低。滿足不了螺栓安裝要求。當安裝扭矩稍大一點（超過其承載強度）時，螺栓便發生扭轉斷裂。
另外，螺栓螺紋牙底淬火裂紋較淺，有效承載面積降低不多，在安裝扭矩作用下時，裂紋擴展但未斷裂。
13.3.3 結論與啟示
（1）由于螺栓存在淬火裂紋，在安裝扭轉載荷作用下發生斷裂。
（2）由于螺栓頭下和牙底存在應力集中，在熱處理淬火冷卻時，冷卻過快使應力集中處形成淬火裂紋
（3）防止螺栓產生淬火裂紋，熱處理淬火前采用去應力退火，或在淬火時控制淬火冷卻速度。
