連桿與連桿螺栓采用40Cr鋼制作，連桿螺栓等級為12.9級；連桿服役已有五年，大修更換活塞、曲軸與連桿螺栓，未更換連桿，大修后服役約4個月發生連桿與連桿螺栓斷裂。

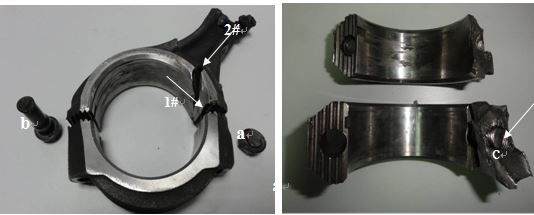

斷裂連桿及螺栓宏觀形貌檢查，可見下端連桿蓋完好，上端連桿蓋和桿身斷裂，同時上端連桿蓋內表面有明顯磨損痕跡。連桿斷裂位置有兩處且相鄰，一處位于上端連桿蓋右側，如圖11-164箭頭所指處，記為1#斷面；另一處位于桿身與上連桿蓋連接部位，如圖11-164中箭頭指處，記為2#斷面。兩側緊固螺栓全部斷裂，其中右側螺栓斷裂位置有兩處，一處位于頭桿結合處，如圖11-165所示；另一處為位于螺紋部位，斷裂殘件位于螺紋孔內，如箭頭所示。

（1）對故障連桿的檢查與結果

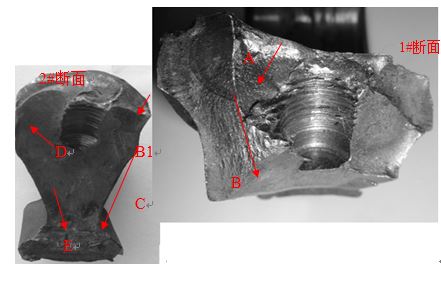

故障連桿的1#斷面和2#斷面的正面宏觀形貌，為圖11-166所示，為了便于描述裂紋擴展過程，將兩個斷面分為A、B、B1、C、D、E六個區域（其中B區和B1區是兩個吻合的斷面），并將裂紋擴展過程用箭頭表示，如圖所示。通過觀察1#斷面宏觀形貌，可見A區存在明顯的疲勞條帶，呈疲勞斷口特征，從疲勞條帶的分布可知疲勞源位于斷面右側邊緣位置。

圖11-164 送檢斷裂樣品宏觀形貌        圖11-165  送檢斷裂樣品宏觀形貌

圖11-166   連桿兩個斷面正面形貌

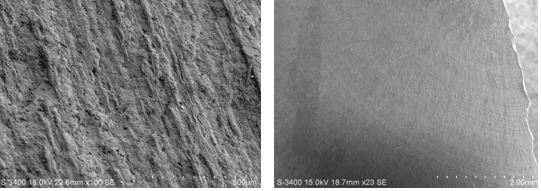

圖11-167為B區微觀形貌，可見明顯放射條紋，B、B1區為同一斷裂處兩個面。

圖11-168為C區低倍形貌，疲勞弧線明顯，B區裂紋擴展終止部位為C區疲勞擴展源區。

圖11-167  B區微觀形貌                圖11-168  C區電鏡低倍形貌

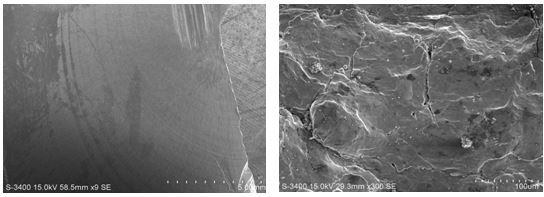

圖11-169 為D區低倍形貌，可見明顯的疲勞弧線，該區疲勞源位于螺紋孔底部。圖11-170所示為E區微觀形貌，可見磨損擠壓痕跡。

圖11-169   D區電鏡低倍形貌              圖11-170  E區電鏡形貌

初始疲勞源產生后，裂紋在交變應力作用下經A區疲勞擴展，而后在沖擊應力作用下基體撕裂形成，裂紋，裂紋B區，快速擴展區。B區裂紋擴展終止部位成為新的疲勞源，在交變應力作用下經C區繼續擴展。同時螺紋孔底部產生疲勞源，經D區疲勞擴展，疲勞裂紋的擴展導致連桿受力面積不斷減小，最終因無法承受應力作用而在E區最終斷裂。

對連桿金相分析，連桿斷面附近心部的金相組織，可見基體為細回火索氏體組織，表明連桿為調質處理，組織正常，見圖11-171所示。

圖11-171  連桿斷面附近心部金相組織

將連桿斷面附近心部區域制樣進行硬度試驗心部硬度：272、274、272 HV10，硬度值滿足技術要求。

采用直讀光譜法對連桿進行化學成分分析，測試結果對照《GB/T 3077-1999》，其化學成分與40Cr鋼相符合。

（2）對螺栓斷口的檢查與結果

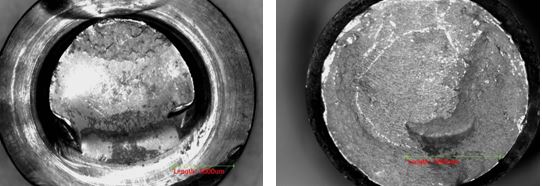

對斷裂螺栓斷口檢查，斷口齊平、光亮，斷口宏觀形貌見圖11-172、圖11-173。斷口上方邊緣較為平整，標斷面其余部分較為粗糙。

圖11-172   螺栓斷口宏觀形貌        圖11-173   螺栓斷口宏觀形貌

                                         圖11-174所示為斷口等軸韌窩微觀形貌。

                                         圖11-175所示為斷口剪切韌窩微觀形貌。

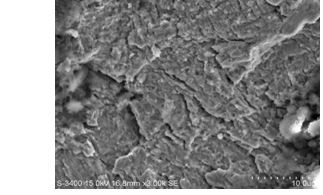

                                      圖11-176所示為斷口疲勞條帶微觀形貌

螺栓斷口可見明顯的疲勞條帶，韌窩和剪切韌窩微觀形貌。在疲勞裂紋開始擴展后不久，螺栓受到大應力作用，大應力作用超過強度極限而發生斷裂。

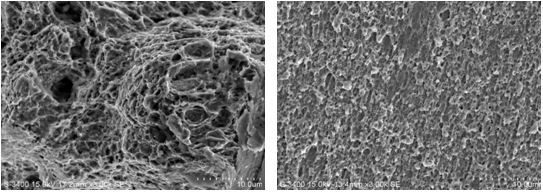

圖11-174螺栓斷口等軸韌窩微觀形貌       圖11-175 斷口剪切韌窩微觀形貌

                  圖11-176  螺栓斷口疲勞條帶微觀形貌

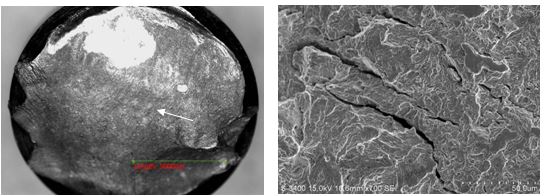

圖11-177所示為該斷口宏觀形貌，可見斷口整體較為平整，該斷口最接近連桿斷裂位置，斷口上方磨損嚴重，中間可見明顯的疲勞條帶，如圖中箭頭所示。圖11-178所示為斷口微觀形貌，可見疲勞條帶。

圖11-177 螺栓斷口宏觀形貌              圖11-178  斷口微觀形貌

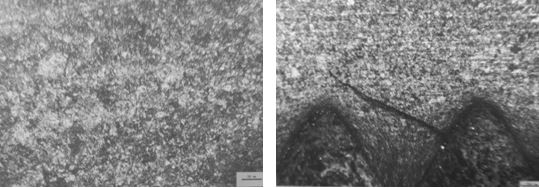

取螺栓斷口附近進行金相檢查，為斷裂螺栓的金相組織，為回火索氏體+少量鐵素體，如圖11-179所示。

螺紋檢查，在螺紋中徑處發現有裂紋，裂紋周?chē)鸁o(wú)脫碳，裂紋呈鋸齒狀形態，尾端尖細，應為疲勞擴展裂紋，裂紋形貌如圖11-180所示。

在斷裂螺栓螺紋部位縱向剖面上螺紋部位無折疊、裂紋、滲碳、脫碳等顯微缺陷。

圖11-179  斷裂螺栓金相組織            圖11-180 螺紋中徑處裂紋形貌

斷裂螺栓的非金屬夾雜物檢查，根據《GB-T 10561-2005 鋼中非金屬夾雜物含量的測定標準》滿足技術 。

對未服役的完好螺栓進行性能檢測：抗拉強度1354 MPa；心部硬度HRC 42～41.5；螺栓抗拉強度、硬度達到《GB/T 3098.1-2010緊固件機械性能 螺栓、螺釘和螺柱》標準對12.9級螺栓要求。

連桿與螺栓的化學成分、金相組織、表面缺陷、性能等均無明顯異常，因此，并非因零件本身材質問題導致斷裂。連桿兩個斷面均可見明顯的疲勞條紋，靠近連桿斷裂位置的螺栓斷口也呈疲勞斷口斷裂特征，遠離連桿斷裂位置的螺栓斷口為大應力作用下瞬間斷裂。由于連桿初始疲勞源部分缺失，未能確定初始疲勞產生的部位，但是結合螺栓斷裂情況，推斷斷裂的原因可能是大修時安裝螺栓的預緊力不符合技術要求。若安裝預緊力過小，會造成連桿套與曲軸配合不夠緊密而使整個機構運行不穩定，產生較大沖擊；若安裝預緊力過大，超出強度極限，引起顯微裂紋萌生，也會成為疲勞源。

連桿斷口的大面積疲勞擴展區及連桿套內表面的磨損痕跡表明，整個機構在最終破壞前已經存在配合不良現象，同時配合不良又加劇了機構的振動與沖擊，而振動和沖擊又是形成疲勞源和疲勞裂紋擴展的因素。從分析結果可知，疲勞裂紋不僅存在于螺栓上，同時也存在于連桿上。疲勞源形成后，螺栓與連桿上的裂紋在交變應力作用下不斷擴展，直至最終斷裂。

   從該連桿機構的服役歷程可知，連桿已正常服役5年，說明連桿本身無質量問題，對連桿螺栓的檢測結果也表明螺栓各項性能指標符合標準要求。整個機構的失效恰巧發生在大修之后，其斷裂特征又是疲勞斷裂，由此可推斷，造成機構失效的根本原因是發動機在大修時裝配不良造成。

根據以上分析，可以得出如下結論與啟示：

（1）連桿與螺栓的斷裂性質是疲勞斷裂。

（2）引起疲勞斷裂的根本原因是裝配不良。

（3）控制安裝預緊力，防止安裝預緊力過小或過大。
