你知道哪些金相試樣鑲嵌方法？
金相試樣制備的目的是顯示樣品的真實(shí)組織，制樣結(jié)果要求具有重現(xiàn)性。制樣結(jié)果只要滿足特定分析需要即可。
金相試樣鑲嵌的目的包括：（1）某些絲帶片管等尺寸較小或形狀不規(guī)則的樣品，不易握持時(shí)；（2）需檢驗(yàn)邊緣時(shí)；（3）標(biāo)準(zhǔn)化半自動(dòng)制樣。

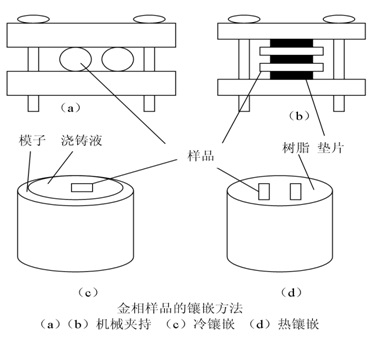

鑲嵌的方法有熱鑲、冷鑲和機(jī)械夾持。
熱鑲：熱塑性成型溫度在150℃左右，一般不影響試樣的金相組織，但對(duì)淬火鋼不適用。對(duì)于有些較軟的材料，在加壓時(shí)易產(chǎn)生塑性變形，不宜熱鑲。有些較大不規(guī)則樣品，無(wú)法熱鑲。常用熱鑲料有電木粉、聚苯乙烯、聚氯乙烯等。
冷鑲：將樣品放在模型中，利用化學(xué)催化作用鑲嵌成型。 常用的冷鑲料有：牙托粉和牙脫水、環(huán)氧樹(shù)脂、丙烯酸等。一般在空氣中即可固化，為提高質(zhì)量，也可在冷鑲機(jī)中真空進(jìn)行。
機(jī)械夾持：將試樣鑲?cè)脘撊蜾搳A。試樣應(yīng)與鋼圈或鋼夾緊密接觸，而且?jiàn)A具硬度應(yīng)接近于試樣的硬度。
“推薦閱讀”
【本文標(biāo)簽】：金相分析試樣怎么鑲嵌 金相分析小試樣怎么制備 金相分析不規(guī)則試樣怎么制備
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
浙公網(wǎng)安備 33042402000106號(hào)
